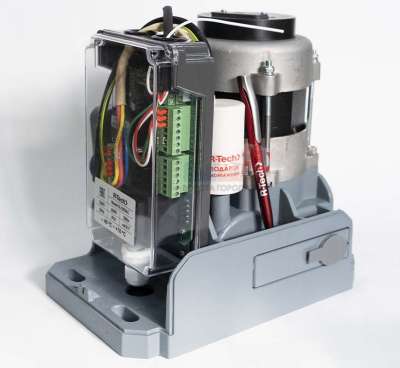

SL1000AC представляет собой электромеханический привод для автоматизации откатных ворот с самоблокирующимся редуктором, электронным блоком управления и встроенным радиоприемником. К приводу могут подключаться дополнительные устройства и аксессуары.
Прекрасно подходит для автоматизации откатных ворот с средней интенсивностью эксплуатации.
- Простота и удобство монтажа;
- Легкость сервисного обслуживания;
- Упрощенный доступ к внутренним частям двигателя;
- Встроенный блок управления с интегрированным радиоприемником;
- 2 четырехканальных пульта радиоуправления уже в комплекте;
- Память приемника позволяет программировать до 40 пультов управления;
- Простое программирование функций при помощи dip-переключателей;
- Функция частичного открывания створки для доступа пешехода (режим калитки);
- Функция прекращения закрывания и автоматического открывания при срабатывании фотоэлементов;
- Функция автоматического закрывания ворот;
- Функция замедления в режиме открывания/закрывания;
- Простой и практичный механизм разблокировки металлическим ключом;
- Внешняя шестерня фрезерованная стальная;
- Шестерня редуктора бронзовая.
Параметры
Наименование параметра | Значение |
Напряжение питания | 230 В |
Частота сети | 50 Гц |
Напряжение питания двигателя | 230 В |
Потребляемая мощность | 400 Вт |
Максимальный крутящий момент | 28 Н*м |
Максимальный вес створки | 1000 кг |
Максимальная ширина проема | 12 м |
Скорость движения створки | 12 м/мин |
Модуль шестерни | m4/Z17 |
Концевые выключатели | механические/магнитные |
Интенсивность использования | 35% |
Диапазон рабочих температур | от -40°C до +70°C |
Вес привода в упаковке | 13,5 кг |
Класс защиты | IP54 |
Класс электрозащиты | I (требуется заземление) |
Конденсатор | 16 мкФ |
Предохранитель входной F1 | 10 А |
Состав базового комплекта
№ п/п | Наименование | Количество, шт. |
1 | Привод | 1 |
2 | Руководство по монтажу и эксплуатации | 1 |

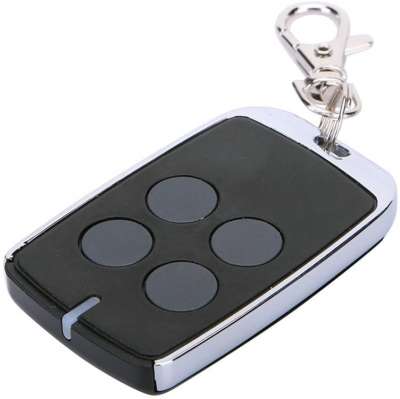

3 | Пульт радиоуправления 4-канальный | 2 |
4 | Ключ разблокировки | 2 |
5 | Кронштейн конечного положения | 2 |
6 | Винт кронштейна конечного положения М6х10 | 4 |
7 | Болт фундаментный М10 | 4 |
8 | Гайка М10 | 8 |
9 | Шайба плоская 10 | 8 |
10 | Шайба пружинная 10 | 4 |
Радиоуправление
Наименование параметра | Значение |
Код | динамический |
Рабочая частота | 433,92 МГц |
Дальность действия не менее | 30 м |
Количество программируемых пультов в память приемника, макс. | 40 шт. |
Источник питания пульта | тип 2032 х 1 шт. |
