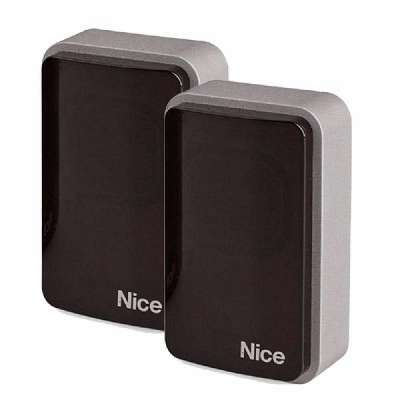

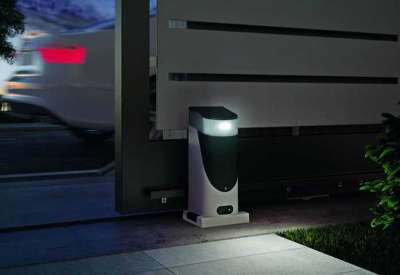

Инновационный ультра-компактный дизайн: вертикальная конфигурация упрощает установку привода в условиях ограниченного пространства. Дружелюбный интерфейс: благодаря системе В1иеВ115, позволяющей установить до 7 пар фотоэлементов и считывающих устройств всего двумя проводами и без соблюдения полярности. Встроенная светодиодная лампа, которая может быть использована в качестве лампы освещения и/или сигнальной лампы, предупреждающей о движении ворот. Выбор «ведущий/ведомый» автоматически синхронизирует два привода, позволяя выполнять автоматизацию отканых ворот с противоположными створками. Продвинутый: благодаря функции обнаружения препятствий и автоматическому программированию времени работы. Безопасный: регулируемые ускорение и замедление в начале и конце маневра. Встроенный концевой выключатель:
Практичный: В приводе NICE SLH400 установлен блок управления NKA3 с поддержкой всего функционала системы NiceOpera с разъемом Bus T4 для подключения программирующего устройства OVIEW/A (поставляется отдельно) и технологии BlueBUS (дополнительные аксессуары подключаются к блоку управления всего двумя проводами без соблюдения полярности). Блок управления поддерживает 2 уровня функций (регулировка скорости и усилия, режим "калитки" - частичного открытия для прохода пешехода, обнаружение препятствий, плавный старт и остановка, фототест - движение только после проверки устройств безопасности). В блоке управления установлен специальный разъем SM, что позволяет использовать все современные радиоприемники компании NICE, в том числе с технологиями BiDirection и LoRa. |
|
ПРЕДУПРЕЖДЕНИЯ: • Все технические характеристики, приведенные в этом разделе, описаны для температуры окружающей среды 20°C (± 5°C). • Nice S.p.a. оставляет за собой право в любое время вносить изменения в изделия, когда это будет сочтено необходимым, поддерживая такое же целевое назначение и функциональность.
Технические характеристики SLH400 |
|
|
Тип |
Электромеханический редукторный двигатель для автоматического перемещения раздвижных ворот для жилого использования в комплекте с электронным блоком управления |
|
Ведущая шестерня |
Z: 15; Модуль: 4; Шаг: 12,6 мм; Основной диаметр: 60 мм |
|
Пиковая тяга [соответствующая способности развивать силу, способную перемещать лист] |
12 Нм; соответствует способности перемещать лист с динамическим трением до 400 Н |
|
Номинальный крутящий момент [соответствующий способности развивать силу, способную поддерживать движение листа] |
6 Нм; соответствует способности перемещать лист с динамическим трением до 200 Н |
|
Номинальная скорость крутящего момента |
0,18 м/с |
|
Скорость холостого хода (блок управления позволяет запрограммировать 6 скоростей, приблизительно равных: 100, 85, 70, 55, 45, 30%) |
0,34 м/с |
|
Максимальная частота рабочих циклов (номинальный крутящий момент) |
35 циклов/сутки (блок управления позволяет достичь максимума, описанного в таблицах 2 и 3) |
|
Максимальное непрерывное время работы (номинальный крутящий момент) |
10 минут |
|
Предел эксплуатации |
В общем, SLIGHT подходит для автоматизации ворот с весом до 400 кг или длиной до 6 м, как показано в таблицах 1 и 2 |
|
Срок службы |
Значение между 20000 циклов и 180000 циклов, в зависимости от условий, указанных в таблице 3 |
|
Питание SLIGHT |
230 В переменного тока (+ 10% -15%) 50/60 Гц. |
|
Максимальная поглощаемая мощность тяги [эквивалентная амперам] |
330 Вт |
|
Класс изоляции |
1 (требуется система защитного заземления) |
|
Аварийное электропитание |
С дополнительным аксессуаром PS124 |
|

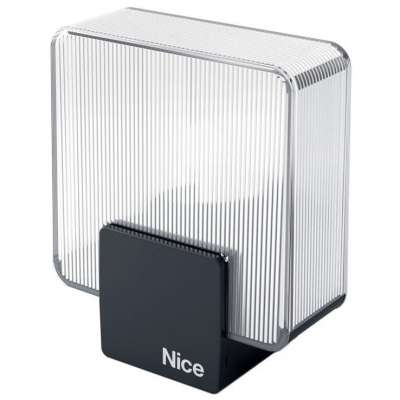

Выход сигнальной лампы |
Для 2 сигнальных ламп LUCYB (лампа 12В, 21 Вт) |
|
Выход индикатора Open Gate |
Для одной лампы 24В, максимум 4 Вт (выходное напряжение может варьироваться от -30 до +50% и может также управлять небольшими реле) |
|
Выход BLUEBUS |
Один выход с максимальной нагрузкой 15 единиц BlueBus |
|
Вход STOP |
Для нормально разомкнутых контактов, для 8,2 кОм; постоянное сопротивление или нормально замкнутые контакты; с самораспознаванием (любое изменение сохраненного состояния вызывает команду «STOP») |
|
Вход Step-by-step |
Для нормально разомкнутых контактов (закрытие контакта вызывает команду «STEP-BY-STEP») |
|
Вход OPEN |
Для нормально разомкнутых контактов (закрытие контакта вызывает команду «OPEN») |
|
Вход CLOSE |
Для нормально разомкнутых контактов (закрытие контакта вызывает команду «CLOSE») |
|

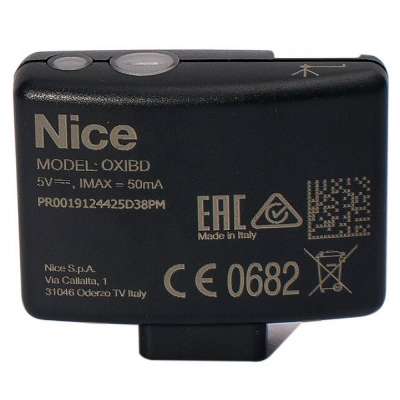

Радиоразъем |
Разъем SM для приемников SMXI и SMXIS |
|
Вход Radio AERIAL |
52Q для кабеля RG58 или кабеля аналогичного типа |
|
Программируемые функции |
8 функций ВКЛ-ВЫКЛ и 8 настраиваемых функций (см. Таблицы 7 и 9) |
|
Функции самораспознавания |
Автоматическая идентификация устройств, подключенных к выходу BlueBus Самораспознавание устройства типа «STOP» (нормально разомкнутый, нормально закрытый контакт или 8,2 кОм) Самораспознавание длины ворот и расчет точек торможения и точки частичного открытия. |
|
Рабочие температуры |
-20°C - +50°C |
|
Использование в кислотной, солёной или потенциально взрывоопасной атмосфере |
Нет |
|
Класс защиты |
IP 44 на готовом изделии, если оно установлено в соответствии с надлежащими критериями установки |
|
Габариты и масса |
131x135x405; 6,5 кг |
